Automatizare solară Consol SR81

Descriere

Automatizare solară Consol SR81

Descriere:

Automatizarea nouă Consol SR81 (înlocuiește vechiul SR868C8) se foloseşte la instalaţiile solare presurizate complexe, fiind un dispozitiv electronic care gestionează încălzirea apei calde menajere (ACM) sau/şi a spaţiului de locuit. Are rolul important de a gestiona circulaţia agentului termic între panourile solare şi boiler sau acumulatorul de căldură.
Automatizarea are tastatura cu display separată pentru a putea avea acces la sistem fără a intra în camera tehnică, displayul putând fi instalat acolo unde va este mai comod pentru urmarirea şi setarea sistemului.

Funcţii:

   • Funcţia anti-Legionella: împiedică formarea bacteriilor în apa din rezervor/boiler prin verificarea automată a temperaturii din rezervor la un interval de 7 zile, iar când se observa că temperatura din boiler este mai mică de 70˚C pentru perioada analizată, sistemul de încălzire este activat automat pentru a ridica temperatura până la 70°C, astfel încât bacteriile să fie distruse, după care încălzirea va fi dezactivată automat.
   • Funcţia de vacanţă: se activează pe timpul noptii, agentul termic din serpentina solară va circula din rezervorul/boilerul de stocare în panourile solare pentru a răci rezervorul/boilerul, prevenind astfel posibilele probleme ce pot apărea datorită încărcărilor termice mari a sistemului solar (supraincalzirea apei din boiler in cazul mai multor zile senine consecutive).
   • Ieşiri cu 3 relee:
       - Prima ieşire este cu un releu care comandă pompa de circulaţie;
       - A doua ieşire este cu un releu care comanda o vană cu 3 căi;
       - A treia ieşire este cu un releu care comanda rezistenţa electrică a boilerului.
   • Funcţia de control a diferenţei de temperatură.
   • Funcţia by-pass la temperatură înaltă (răcire a colectorului).
   • Funcţia de protecţie a colectorului la înghet.
   • Funcţia de răcire a boilerului.

Date tehnice:

   • Model: SR81,
   • Tensiunea de alimentare: 100...220 Vac / 50-60Hz,
   • Consum energie: <3W,
   • Precizia de măsurare: ±0,1°C,
   • Plaja de măsurare a temperaturii colectorului: -10 - +220°C,
   • Plaja de măsurare a temperaturii rezervorului: 0 - 110°C,
   • Controlul circulaţiei pompei în funcţie de temperatură şi timp,
   • Dimensiuni tastatură cu display: 120 x 120 x 18 mm,
   • Dimensiuni controler 1500W: 200 x 140 x 43 mm,
   • Gradul de protecţie: IP40,
   • Ieşire pentru încălzire auxiliara: max 1500W,

   • Ieşire pentru încălzire auxiliara: max 3000W/4000W

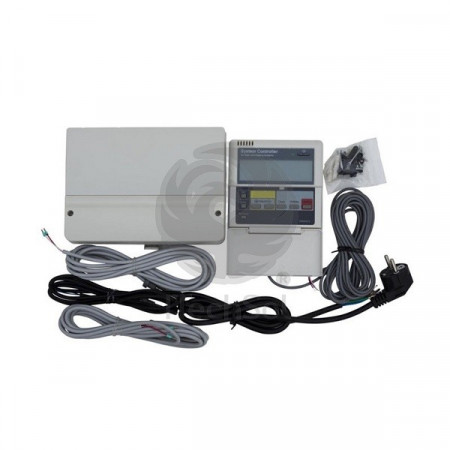

Pachetul conţine:

   • controler panou solar SR81;
   • senzor de temperatură PT1000 cu lungimea cablului de 1,5m şi dimensiune bulb 6x50mm;
   • 2 senzori de temperatură NTC10K cu lungimea cablului de 3m şi dimensiune bulb 6x50mm;
   • cablu de alimentare de 10A;
   • accesorii de prindere pentru montajul pe perete;
   • manual de utilizare.
