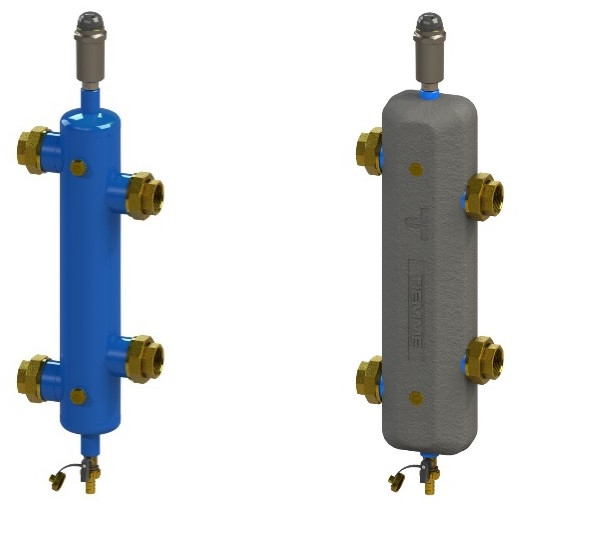

Butelie de egalizare, separator hidraulic din oțel Tiemme 3165ISOL

Descriere

SEPARATORI HIDRAULICI DIN OȚEL

Descriere:

Separatorul hidraulic se folosește pentru a asigura independența hidraulică a circuitului primar (generator de căldură) în raport cu
circuitul secundar (utilizator), astfel compensând eventualele diferențe sau pierderi de sarcină și elimină interferențele dintre pompele de circulatie instalate în serie.
Se va folosi în instalațiile de încălzire și răcire, acolo unde este prezent cel puțin, o pompa de circulatie principala/o sau mai multe pompe de circulatie secundare de distribuție.
În completarea funcției primare, separatorul hidraulic marca “Tiemme” mai asigură în același timp și alte funcții importante:

• Funcția corespunzătoare momentului de eliberare a aerului din instalație: datorită aplicării unei vane automate de
  evacuare a aerului în punctul cel mai înalt al separatorului;
• Funcția corespunzătoare depurării: datorită faptului că dispozitivul este voluminos acest lucru va cauza o vehiculare lentă a lichidului în interior astfel favorizând sedimentarea impurităților și a nămolului în partea de jos, acestea vor fi ușor eliminate ulterior prin robinetului de evacuare;


Avantaje / Puncte Forte:

• Sunt trei funcții îndeplinite de un singur produs: funcția de separator / eliberare a aerului / depurare.
• Este dotat cu o supapă automată de evacuare a aerului ce are capacități majore de evacuare.
• Este dotat cu izolație.

Caracteristici din construcție:
- Corpul separatorului: Oțel Fe360 vopsit cu granule de praf epoxidic
- Corpul vanei de evacuare: Alamă CW617N
- Corpul vanei de evacuare a aerului: Alamă nichelată CW617N
- Capac flotant supapă de evacuare a aerului: PP
- Racord din 3 bucăți pentru conexiune: Alamă CW617N
- Etanșare hidraulică: NBR și EPDM
- Izolație: PE-X
- Conexiuni tip filet: ISO 228 – duze plane de etanșare
- Conexiune frontală: 1/2” F ISO 228

Cracateristici tehnice:
- Temperatura maximă de funcționare: +100 °C (art. 3165ISOL - 3144ISOL - 3167ISOL)
- Temperatura minimă de funcționare: 0 °C (important este ca fluidul să rămână în stare lichidă)
- Presiunea maximă de funcționare: 10 bar
- Presiunea maximă de funcționare la evacuarea aerului: 4 bar
- Lichide compatibile: Apă și soluții glicolate (procentul maxim de glicol 30%)

Art. 3165ISOL
Separatorul hidraulic filetat, cu izolație, compus din vana automată de evacuare a aerului și robinetul de evacuare, ce are un racord cu furtun. Este realizat astfel: corpul separatorului din oțel Fe360 vopsit cu granule de praf epoxidic, corpul vanei de evacuare din alamă CW617N, corpul vanei de evacuare a aerului din alamă nichelată CW617N, capac flotant al vanei de evacuare a aerului din PP, racord din 3 bucăți din alamă CW617N pentru conectare, etanșări hidraulice din NBR și EPDM, izolație din PE-X. Conexiuni tip filet ISO 228 (duze plane de etanșare), conexiune frontală G 1/2” F ISO 228 eventual cu suport pentru sondă.

Temperatura maximă de funcționare: +100 °C.

Temperatura minimă de funcționare: 0 °C (important este ca fluidul să rămână în stare lichidă). Presiunea maximă de funcționare: 10 bar.

Presiunea maximă de funcționare la evacuarea aerului: 4 bar. Lichide compatibile: Apă și soluții cu glicol (procentul maxim de glicol 30%).

Varianta disponibilă: 1”1/4 (debitul 4 m3/h)
