Filtru magnetic TM-MAG pentru protejarea centralei termice

Descriere

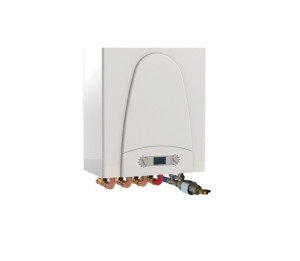

Filtru magnetic TM-MAG pentru  protejarea centralei termice se instalează pe circuitul de retur al centralei termice, pentru a o proteja de toate impuritățile transportate de apa prezentă în sistem, în special în faza de pornire.

Disponibil în două variante:

• cu robinet
• fără robinet

Mod de funcționare:
Prin actțunea sa eficientă și constantă, filtrul magnetic colectează toate impuritățile prezente în instalație, impiedicând circularea acestora în interiorul acesteia, evitând astfel uzura și deteriorarea restului componentelor instalației, în special a pompelor de circulație și a schimbătoarelor de căldură.

TM-MAG efectuează o acțiune de protecție continuă asupra centralei termice. Pentru funcționarea optimă a filtrului magnetic este important să se efectueze curățarea cu o frecvență constantă (min. 1 data la 6 luni) pentru a elimina particulele depuse în paharul de plastic. TM-MAG elimină particulele magnetice și non-magnetice care pot provoca deteriorarea instalației, din prima zi de funcționare. Fluxul continuu de fluid prin filtru în timpul funcționării normale a sistemului în care acesta este instalat duce treptat la îndepărtarea completă a murdăriei.

TM-MAG curăță fluidul sistemului de încălzire datorită acțiunii combinate a filtrului din oțel inoxidabil și a magneților din neodim.Magneții puternici poziționați în interiorul inelului extern crează un câmp magnetic capabil să blocheze particulele metalice prezente în fluid. Apoi fluidul trece prin sita filtrantă din oțel inoxidabil; sita oprește impuritățile reținute și permite depozitarea acestora pe fundul filtrului, putând fi evacuate folosind robinetul de golire.

Caracteristici tehnice:

• Temperatura max. de lucru: 90°C
• Temperatura min. de lucru: 0°C
• Presiunea max. de lucru: 6 bar
• Filet: feminin UNI ISO 228/masculin UNI ISO 228
• Grad de filtrare: 800 μm

Descriere:

• Corp: Materiale Alamă CW617N- EN12165
• Pahar: Policarbonat
• Suport cartuș:  POM
• Cartuș filtrant: Inox AISI 304
• Capac cartus: PVC
• O-ring-uri: Garnitură nitrilică NBR
• Robinet de golire: Alamă CW617N - En12164
• Inel port magneți: PA 6 negru
• Magneți: Neodim 3x12.000 GAUSS

Instalatia trebuie să fie proiectata și realizata astfel încat sa se evite orice solicitare care ar putea deteriora robinetul și pentru a reveni inchiderea corectă și funcționarea corespunzatoare a acestuia. Pentru a facilita operatiunile de curatare şi intretinere se recomandă instalarea robinetilor in amonte si in aval fata de filtrului magnetic. Operatiunile de conectare intre filtrul magnetic si accesoriile de racordare la instalatie trebuie efectuate cu echipament adecvat. Cheia de strangere trebuie sa fie de asa natura incat sa garanteze etansarea corecta fara a deteriora filtrul sau accesoriile.La finalizarea instalarii, este necesar sa se verifice etanseitatea produsului, lucru prevazut de reglementarile tehnice si/sau de legile in vigoare în tara de utilizare. Designul filtrului magnetic TM-MAG s-a axat nu numai pe eficacitatea in captarea impuritatilor, ci si in realizarea unui produs usor de curatat. Cu cateva operatii simple se restabileste complet functionalitatea filtrului fara a fi nevoie de opriri complicate ale instalatiei.Tiemme Raccorderie Spa isi declina intreaga responsabilitate in caz de defectiuni si/sau accidente daca instalarea nu a fost efectuata in conformitate cu standardele tehnice si stiintifice in vigoare si in conformitate cu manualele, cataloagele si/sau dispozitiile tehnice conexe indicate de Tiemme Raccorderie Spa.
