Filtrul magnetic TM-MAG pentru protejarea centralei termice

Descriere

Filtrul magnetic TM-MAG pentru  protejarea centralei termice:

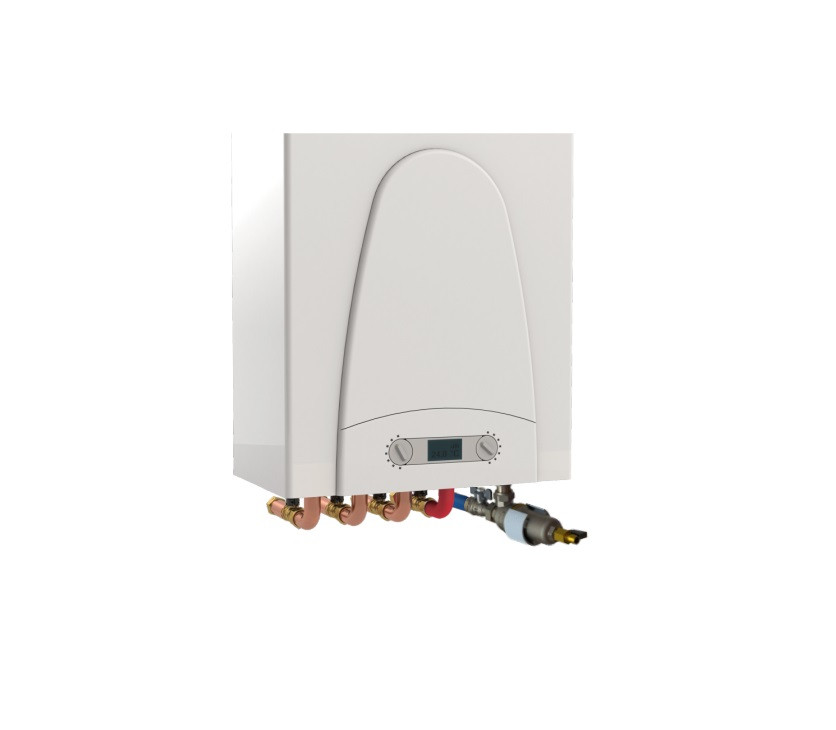

Filtrul magnetic TM-MAG se instaleaza pe circuitul de retur al centralei termice, pentru a o proteja de toate impuritatile transportate de apa prezenta in sistem, in special in faza de pornire.

Disponibil in două variante:

• cu robinet
• fără robinet

Mod de functionare:
Prin actiunea sa eficienta si constanta, filtrul magnetic colecteaza toate impuritatile prezente in instalatie, impiedicand circularea acestora in interiorul acesteia, evitand astfel uzura si deteriorarea restului componentelor instalatiei, in special a pompelor de circulatie si a schimbatoarelor de caldura.

TM-MAG efectueaza o actiune de protectie continua asupra centralei termice. Pentru functionarea optima a filtrului magnetic este important sa se efectueze curatarea cu o frecventa constanta (min. 1 data la 6 luni) pentru a elimina particulele depuse in paharul de plastic. TM-MAG elimina particulele magnetice si non-magnetice care pot provoca deteriorarea instalatiei, din prima zi de functionare. Fluxul continuu de fluid prin filtru in timpul functionarii normale a sistemului in care acesta este instalat duce treptat la indepartarea completa a murdariei.

TM-MAG curata fluidul sistemului de incalzire datorita actiunii combinate a filtrului din otel inoxidabil si a magnetilor din neodim.Magnetii puternici pozitionati in interiorul inelului extern creaza un camp magnetic capabil sa blocheze particulele metalice prezente in fluid. Apoi fluidul trece prin sita filtranta din otel inoxidabil; sita opreste impuritatile retinute si permite depozitarea acestora pe fundul filtrului, putand fi evacuate folosind robinetul de golire.

Caracteristici tehnice:

• Temperatura max de lucru: 90°C
• Temperatura min de lucru: 0°C
• Presiunea max de lucru: 6 bar
• Filetatura: feminin UNI ISO 228
  masculin UNI ISO 228
• Grad de filtrare: 800 μm

Descriere:

• Corp: Materiale Alama CW617N- EN12165
• Pahar: Policarbonat
• Suport cartus:  POM
• Cartus filtrant: Inox AISI 304
• Capac cartus:PVC
• O-ring-uri: Garnitura nitrilica NBR
• Robinet de golire: Alama CW617N - En12164
• Inel port magneti: PA 6 negru
• Magneti: Neodim 3x12.000 GAUSS

Instalatia trebuie să fie proiectata și realizata astfel încat sa se evite orice solicitare care ar putea deteriora robinetul și pentru a reveni inchiderea corectă și funcționarea corespunzatoare a acestuia. Pentru a facilita operatiunile de curatare şi intretinere se recomandă instalarea robinetilor in amonte si in aval fata de filtrului magnetic. Operatiunile de conectare intre filtrul magnetic si accesoriile de racordare la instalatie trebuie efectuate cu echipament adecvat. Cheia de strangere trebuie sa fie de asa natura incat sa garanteze etansarea corecta fara a deteriora filtrul sau accesoriile.La finalizarea instalarii, este necesar sa se verifice etanseitatea produsului, lucru prevazut de reglementarile tehnice si/sau de legile in vigoare în tara de utilizare. Designul filtrului magnetic TM-MAG s-a axat nu numai pe eficacitatea in captarea impuritatilor, ci si in realizarea unui produs usor de curatat. Cu cateva operatii simple se restabileste complet functionalitatea filtrului fara a fi nevoie de opriri complicate ale instalatiei.Tiemme Raccorderie Spa isi declina intreaga responsabilitate in caz de defectiuni si/sau accidente daca instalarea nu a fost efectuata in conformitate cu standardele tehnice si stiintifice in vigoare si in conformitate cu manualele, cataloagele si/sau dispozitiile tehnice conexe indicate de Tiemme Raccorderie Spa.
