Schimbător de căldură cu plăci - 44KW

Descriere

Schimbator de căldură 44KW - 20 placi

Descriere:

Schimbătoarele de caldură cu plăci transferă căldura de la un mediu la altul. Schimbătoarele de căldură, cu plăci, sunt după cum sugerează şi numele plăci asamblate intr-un mod special. Între plăci există lacune pe unde curge agentul termic. Dintre diferitele tipuri de schimbătoare de căldură sunt preferate cele cu plăci brazate care sunt caracterizate prin faptul că plăcile sunt lipite impreună şi au o eficienţă mare datorită profilului ondulat care permite curgerea turbulentă a agentului termic.

Schimbătoarele de căldură cu plăci nu trebuie să fie foarte mari fiindcă asigură un flux de căldură mare.

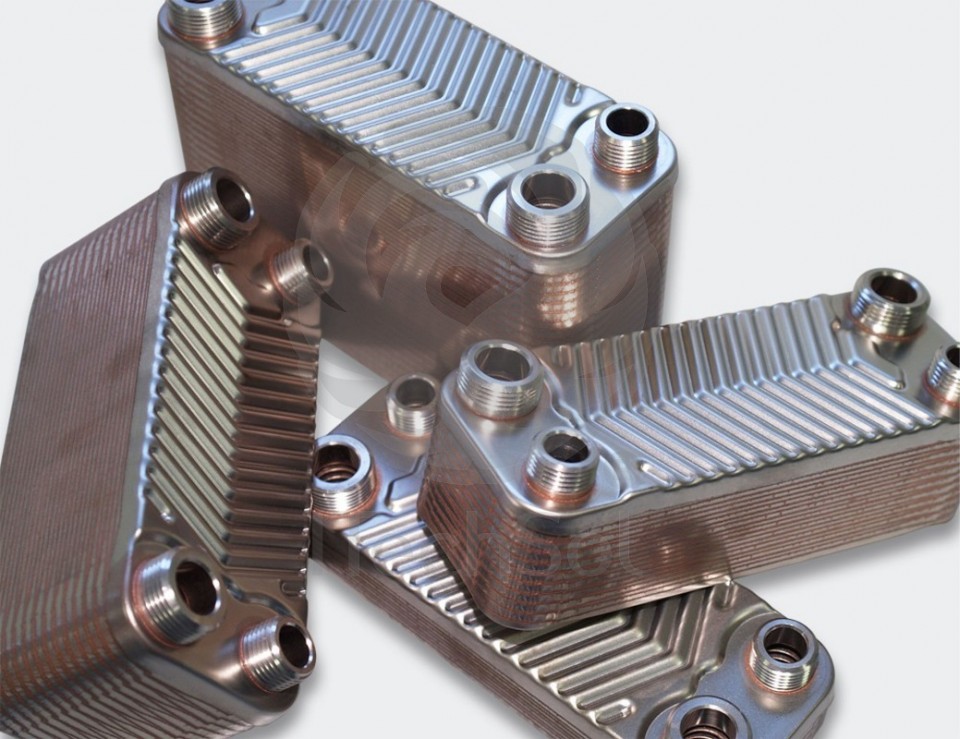

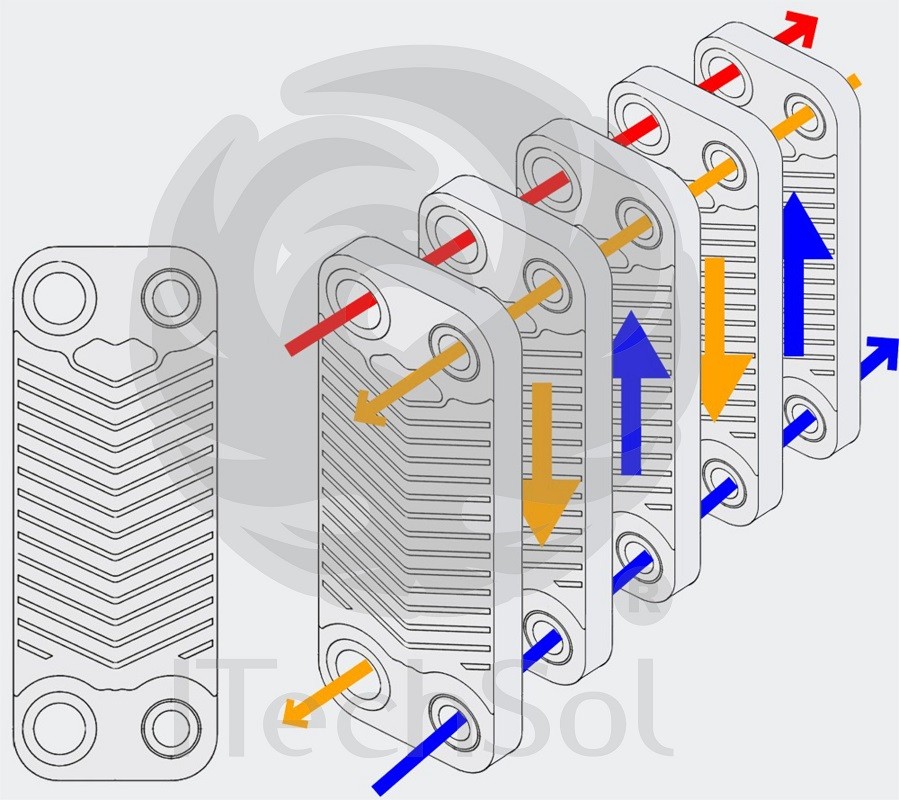

Schimbătoarele de căldură cu plăci brazate sunt formate din plăci din oţel inoxidabil presate brazate şi cupru sudate într-un proces de vid. Fiecare a doua placă este rotită la 180˚ în plan, astfel prin cele două cemere de curgere transferul de căldură se face contra curent. Gofrarea plăcilor produce un flux foarte turbulent, acest lucru permiţând un transfer eficient de căldură chiar si la debite scăzute.

Date tehnice:

• Numar placi: 20.
• Tip B3-12A-20-2.0.
• Putere maxima: 44 KW
• Presiune maximă: 20 bari
• Suprafata activa: 0.012m²/ placa

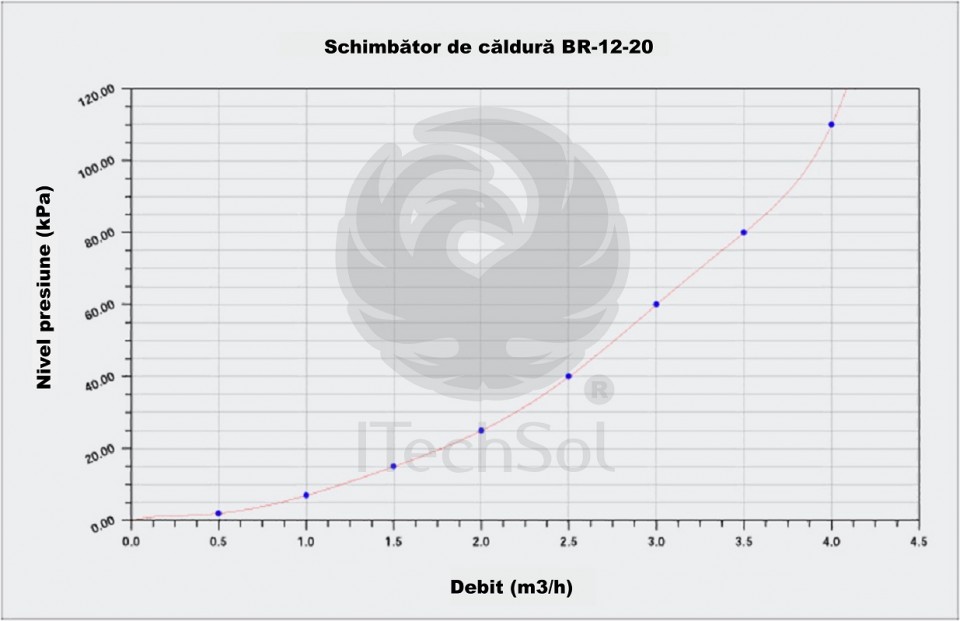

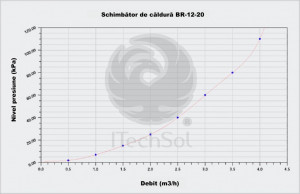

• Debit maxim- 4 m³/h.
• Capacitate: 0,36 L.
• Racorduri F1 - F3 -½ F2 - F4 -¾
• Lungime/latime/inaltime in mm fara racorduri: 191/73/51,8.
• Inaltimea de conectare: 12 mm.
• Interval de temperatura: -195˚C pana la +225˚C.
• Material placa: otel inoxidabil.
• Material de sudura: cupru 99,9%
• Greutate: 1.04 kg.


Aplicatii:

• Aparate de aer condiționat
• Pompe de căldură
• Încălzire prin pardoseală
• Centrale termice
• Extragerea căldurii
• Încălzirea aerului
• Aer condiționat în clădiri
• Industria alimentară
• Sisteme de refrigerare și de climatizare
• Încălzirea apei menajere
• Rețele de alimentare cu energie termica
• Sisteme solare-termice
• Sisteme de încălzire la îngheț pe cale de dispariție
• Sisteme de recuperare a căldurii
• Încălzire a apei pentru piscine
• Incalzirea combustibililor regenerative
• Conversia uleiului vegetal pentru autoturisme și camioane
• Sistem de încălzire de diviziune prin pardoseală
• Procesul chimic și producția farmaceutică
• Stații de transfer în rețeaua de alimentare de termoficare

.
