Schimbător de căldură cu plăci - 90 kW

Descriere

Schimbător de căldură cu plăci 90 KW

Descriere:

Schimbătoarele de căldură cu plăci transferă căldura de la un mediu la altul. Schimbătoarele de căldură cu plăci, sunt alcătuite din plăci asamblate într-un mod special. Între plăci există spații libere pe unde curge agentul termic. Dintre diferitele tipuri de schimbătoare de căldură sunt preferate cele cu plăci brazate, care sunt caracterizate prin faptul că plăcile sunt lipite împreună şi au o eficienţă mare datorită profilului ondulat care permite curgerea turbulentă a agentului termic.

Schimbătoarele de căldură cu plăci nu trebuie să fie foarte mari fiindcă asigură un flux de căldură mare.

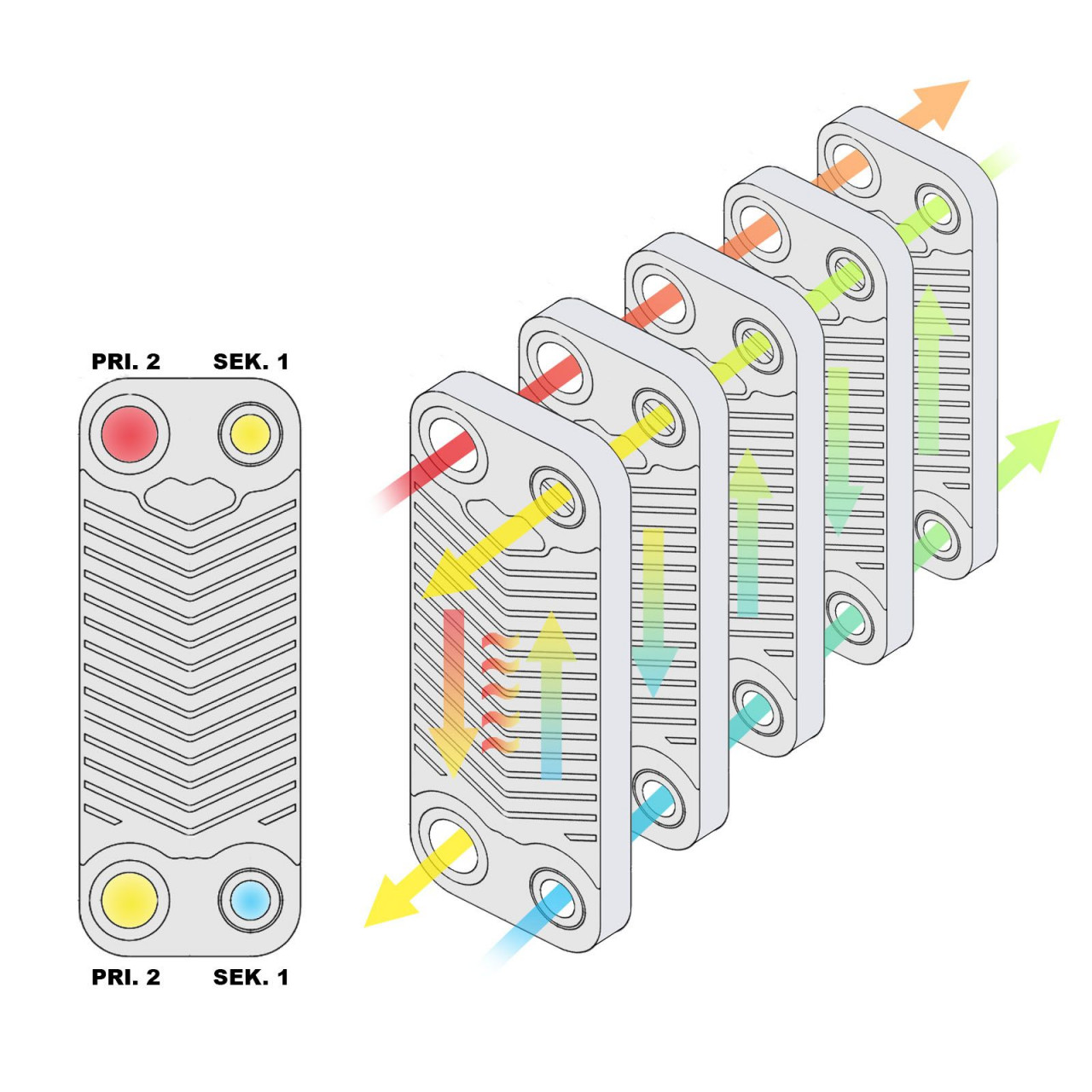

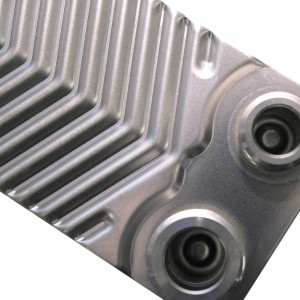

Schimbătoarele de căldură cu plăci brazate sunt formate din plăci din oţel inoxidabil presate brazate şi cupru, sudate într-un proces de vid. Fiecare a doua placă este rotită la 180˚ în plan, astfel prin cele două camere de curgere transferul de căldură se face contra curent. Gofrarea plăcilor produce un flux foarte turbulent, acest lucru permiţând un transfer eficient de căldură chiar și la debite scăzute.

Date tehnice:

• Număr plăci: 50
• Tip B3-12-50
• Putere maximă: 90 KW (110kW)
• Presiune maximă: 20 bari
• Suprafața activă: 0.012 m²/ placă
• Debit maxim: 4 m³/h
• Capacitate: 0,90 l
• Racorduri F1 - F3 -½ F2 - F4 -¾

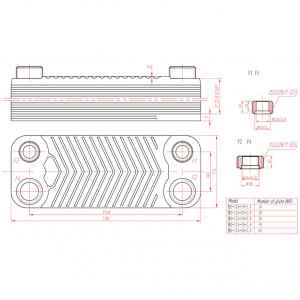

• Lungime/lățime/înălțime în mm fără racorduri: 191/73/119
• Înălțimea de conectare: 12 mm
• Interval de temperatură: -195˚C până la +225˚C
• Material placă: oțel inoxidabil
• Material de sudură: cupru 99,9%
• Greutate: 2,23 kg

Capacitate:

Capacitatea unui schimbător de căldură cu plăci depinde de temparatura şi debitul agentului termic la intrare şi ieşire, atât pe circuitul principal cât și pe cel secundar. Mai departe capacitatea depinde de temperatura celor două lichide.

Aplicații:
• Aparate de aer condiționat
• Pompe de căldură
• Încălzire prin pardoseală
• Centrale termice
• Extragerea căldurii
• Încălzirea aerului
• Aer condiționat în clădiri
• Industria alimentară
• Sisteme de refrigerare și de climatizare
• Încălzirea apei menajere
• Rețele de alimentare cu energie termică
• Sisteme solare-termice
• Sisteme de încălzire la îngheț
• Sisteme de recuperare a căldurii
• Încălzirea apei din piscine
• Încălzirea combustibililor regenerative
• Conversia uleiului vegetal pentru autoturisme și camioane
• Sistem de încălzire de diviziune prin pardoseală
• Procesul chimic și producția farmaceutică
• Stații de transfer în rețeaua de alimentare de termoficare

Atenţie:

În cazul în care folosiţi schimbătorul de căldură cu plăci la motoare unde sunt vibraţii (motoare operate de mașini), trebuie folosite racorduri metalice flexibile.
